這一系列文章介紹了作者認為選擇低壓配電(ED) 面板的正確方法。

　　“安裝系統”、“配電盤”、“外殼”和“面板”將用作同義詞。

　　我們將討論以下主題：

　　通用與功能安裝系統。

　　低壓面板的功能劃分及其架構：一般原則。

　　LV 面板：訪問規則。操作生命周期階段訪問策略。

　　LV 落地式面板和 LV 壁掛式面板：內部組織

　　…

　　通用與功能安裝系統

　　一旦電力開始取代動物或蒸汽產生的能量，如何安裝電氣設備的問題就引起了。

　　起初，在工業和商業建筑中，設備安裝在專用房間內。由于設備周圍沒有外殼，房間本身就是一個外殼。

　　安裝在墻壁上的電氣設備，周圍沒有任何專用外殼。照片攝于建于 1920 年代且仍在運營中的水泥廠。

　　我們可以將這個房間稱為“通用外殼”，因為其中可以安裝任何設備，并且設備的任何布置都是可能的，因為沒有任何限制適用。通用外殼的概念誕生了。

　　被視為外殼的電氣室提供了外殼必須滿足的一些基本功能，例如堅固性、限制電工訪問等。(現在也有人叫低壓配電柜，或者配電箱)

　　故事的其余部分是由從電力開始出現的兩個強勁趨勢決定的：

　　安全需求

　　需要更高的能源可用性

　　對安全的需求導致將電氣設備安裝在金屬外殼內，其主要功能是防止直接接觸帶電電路。金屬外殼可以是落地式或壁掛式，但原理相同。

　　那么，我們如何定義通用外殼呢?

　　它是通用的。這意味著你可以用它做任何你想做的事情。這有什么問題?什么都沒有，除了您每次都設計所有元素：設備的安裝和固定、配電和布線，特別是熱研究。熱力研究必須確定每個特定情況所需的正確強制通風或空調水平。有時這還不夠好。

　　在許多應用中，對更高能源可用性(又名服務連續性)的需求導致了功能面板的開發以取代通用外殼。

　　什么是功能安裝系統，為什么它對我有好處?

　　它不是通用的。它專門用于特定類型的應用，因此執行某些特定功能，如電機管理或配電。大多數設計和研究都是一次性完成的，包括自然通風，消除了任何錯誤的可能性。型式測試保證每次都能達到正確的性能水平。

　　上世紀中葉，電力分布繼續保持較快增長，同時出現了一些大的區域趨勢。這些趨勢是當前主要標準的起源：北美的ANSI，英國的BS，俄羅斯的GOST，以及成為國際傳播最廣泛的歐洲IEC 。

　　為了保護人們免受電氣風險的安全需求，再加上對能源可用性的日益增長的需求，變得至關重要。

　　快速識別故障組件并在不關閉整個電氣面板的情況下進行更換的需求導致了功能面板的開發。

　　定義功能面板的另一種方法是作為功能單元(FU) 的組合。FU 包括有助于實現功能的所有電氣和機械元件(例如電機啟動器、饋線等)。

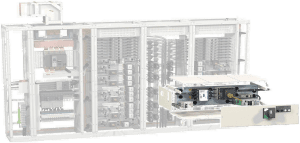

　　沒有金屬外殼的功能面板視圖，以顯示其在 FU 中的組織。右前方的圖像顯示了典型的 FU(在本例中為電機啟動器)。

　　功能安裝系統的優點之一是它的可讀性。實現相同功能的設備之間的關聯在 FU 級別是顯而易見的。這允許快速識別不同組件及其關聯，從而極大地方便了操作和維護任務。

　　FU 還通過提供對一組電氣功能的專用訪問來確保操作員的安全，而在大多數情況下，不會對面板其余部分的可用性產生任何影響。

　　今天，通用和功能安裝系統都在使用。通用外殼通常用于機器的控制面板。功能面板通常用于配電。然而，越來越多的客戶要求通用外殼的功能化，使得通用和功能之間的界限越來越不清晰。
